直燃工业燃烧器五大系统体系

2021-04-07 11:54:49

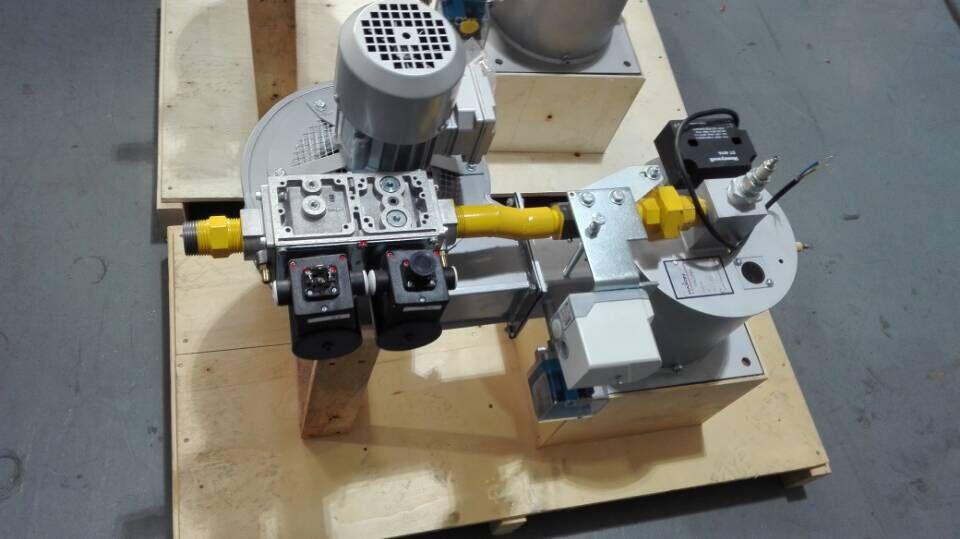

直燃工业燃烧器五大系统体系

五大系统体系:送风体系、燃烧体系、监测体系、燃料体系、电控体系。

1送风体系

  送风体系的功用在于向燃烧室里送入一定风速和风量的空气,其首要部件有:壳体、风机马达、风机叶轮、风枪火管、风门操控器、风门档板、分散盘。

  壳体:是燃烧器各部件的装置支架和新鲜空气进风通道的首要组成部分。从外形来看可以分为箱式和枪式两种,箱式燃烧器多数有一个注塑资料的外罩,且功率一般较小,大功率燃烧器多数选用分体式壳体,一般为枪式。壳体的组成资料一般为高强度轻质合金铸件。

  风机马达:首要为风机叶轮和高压油泵的作业供给动力,也有一些燃烧器选用独自电机供给油泵动力。某些小功率燃烧器选用单相电机,功率相对较小,大部分燃烧器选用三相电机,电机只要依照确认的方向旋转才能使燃烧器正常作业。

  风机叶轮:通过高速旋转发生满意的风压以战胜炉膛阻力和烟囱阻力,并向燃烧室吹入满意的空气以满意燃烧的需求。它由装有一定倾斜角度的叶片的圆柱状轮子组成,其组成资料一般为高强度轻质合金钢,也有注塑成形的产品,一切合格的风机叶轮均具有杰出的动平衡功用。

  风枪火管:起到引导气流和安稳风压的作用,也是进风通道的组成部分,一般有一个外套式法兰与炉口联接。其组成资料一般为高强度和耐高温的合金钢。

  风门操控器:是一种驱动装置,通过机械连杆操控风门档板的转动。一般有液压驱动操控器和伺服马达驱动操控器两种,前者作业安稳,不易发生故障,后者操控准确,风量变化平滑。

  风门档板:首要作用是调理进风通道的巨细以操控进风量的巨细。其组成资料有注塑和合金两种,注塑档板一般为单片方式,合金档板有单片、双片、三片等多种组合方式。

分散盘:其特殊的结构能够发生旋转气流,有助于空气与燃料的充沛混合,同时还有调理二次风量的作用。

2燃烧体系

  燃烧体系的功用在于点燃空气与燃料的混合物,其首要部件有:燃烧变压器、燃烧电极、电火高压电缆。

  燃烧变压器:是一种发生高压输出的转换元件,其输出电压一般为:2×5KV、2×6KV、2×7KV,输出电流一般为15~30mA。

  燃烧电极:将高压电能通过电弧放电的方式转换成光能和热能,以点燃燃料。一般有单体式和分体式两种。

  电火高压电缆:其作用是传送电能。

3检测体系

  监测体系的功用在于保证燃烧器安全的运行,其首要部件是火焰监测器。

  火焰监测器:其首要作用是监视火焰的构成情况,并发生信号陈述程控器。火焰检测器首要有三种:光敏电阻、紫外线UV电眼和电离电极。以紫外线UV电眼为例说明。

  紫外线UV电眼一般用于油气两用燃烧器上,该电眼只能感受到火焰中的紫外线(光谱规模190~270纳米),UV管不会对炉膛内闪烁的耐火资料日光、普通光线或炉内辉光物质作出反应。假如它接受到满意量的紫外线,它就能发生电流,并通过适当放大,通过火焰继电器,使它闭合。即使很少的一点油污都会挡住紫外线进入光电管的通道而导致内部的感应元件接纳不到满意量的紫外线而无法作业。因此光电管有必要完全清洗干净。

4燃料体系

  燃料体系的功用在于保证燃烧器燃烧所需的燃料。燃油燃烧器的燃料体系首要有:油管及接头、油泵、电磁阀、喷嘴、过滤器。

  油管及接头:用于传输燃油。

  油泵:发生压力油的机构,以满意雾化和喷油量的要求,分为单管输出和双管输出两种。有些燃烧器油泵与风机马达同轴连接,有些有独自的油泵电机驱动。过滤器首要是维护传动机构,当过滤器堵塞时,会导致真空过度,过滤器要定时清洗,清洗或替换过滤器后,有必要确保泵盖严密密封。油泵在运行前,有必要在吸从侧油管灌注油料到泵溢流,不然,泵会因为干作业而损坏。

  电磁阀:用于操控油路的通断,多为二通阀和三通阀。

  喷嘴:首要作用是雾化油滴。同等压力下,较小喷油量的喷嘴,雾化作用较好。常用的油嘴有简略机械雾化喷嘴和回油式机械雾化喷嘴,前者结构简略,体系简略,也比较牢靠,一般用于较小负荷的燃烧器,后者结构和体系都要复杂些,但调理特性好,适用于锅炉负荷经常有较大规模调理时用。

  过滤器:其作用是避免杂质进入电磁阀组和燃烧器内。

5电控体系

  电控体系是以上各体系的指挥中心和联络中心,首要操控元件为程控器,针对不同的燃烧器配有不同的程控器,常见的程控器有:LFL系列、LAL系列、LOA系列、LGB系列,其首要区别为各个程序过程的时间不同。
