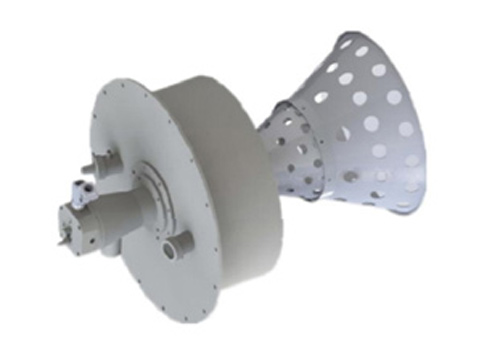

联迈废气焚烧燃烧设备

联迈废气焚烧燃烧设备

  • 所属分类:产品中心
  • 浏览次数:
  • 发布日期:2021-01-04 19:56:16
  • 联迈DFC燃烧系统专为有机废气的热裂解焚烧设计,采用废气助燃,无需额外风机提供助燃空气,能源利用率高,适用多种工业废气的裂解焚烧及工业加热领域。

  • 产品概述

联迈DFC燃烧系统专为有机废气的热裂解焚烧设计,采用废气助燃,无需额外风机提供助燃空气,能源利用率高,适用多种工业废气的裂解焚烧及工业加热领域。

性能介绍

●独特的烧嘴设计结构,可利用废气助燃无需额外提供助燃风系统。废气含氧量16%以上就能保证稳定燃烧所需氧量,节能环保。

●应用领域广阔,可燃烧多种可燃性工业废气。

●油/气两用型燃烧器,燃气或燃油均可使用。

●调节比20:1有利于温度的均匀性。

●燃烧系统为优化合理的预组装形式,安装简便,寿命长。

●即可以安装在工艺气流风机的上游,也可以安装在工艺气流风机的下游。

●燃烧系统符合欧洲EN746、设计、制造、检验合格后方能出厂。


LANEMARK DFC选型参数


型号

输出(大)

输出(小)

空气压降

燃气压力(大)

燃油压力(小)

Max雾化空气压力

Max雾化空气流量

DCF-50

600kw

10kw

2.5mbar

33mbar

4.2bar

4.2bar

15m³/h

DCF-100

1200kw

60kw

2.5mbar

14mbar

4.2bar

4.2bar

32m³/h

DCF-200

2400kw

120kw

2.5mbar

14mbar

4.2bar

4.2bar

64m³/h

DCF-350

4000kw

310kw

2.5mbar

35mbar

4.2bar

4.2bar

90m³/h

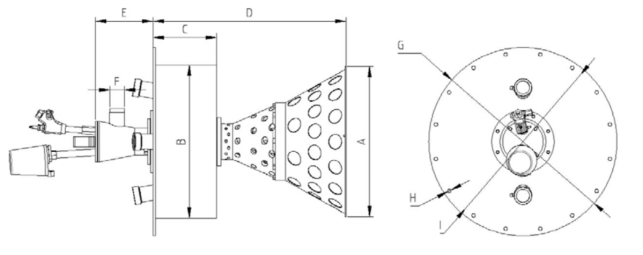

LANEMARK DFC烧嘴结构尺寸



型号

A

mm

B

mm

C

mm

D

mm

E

mm

F

mm

G

mm

H

mm

I

mm

DCF-50

Ф296

Ф590

250

508

228

1”

Ф740

16*Ф14

Ф700

DCF-100

Ф575

Ф590

250

758

228

2”

Ф740

16*Ф14

Ф700

DCF-200

Ф575

Ф590

250

758

228

2”

Ф740

16*Ф14

Ф700

DCF-350

Ф575

Ф590

250

758

228

3”

Ф740

16*Ф14

Ф700

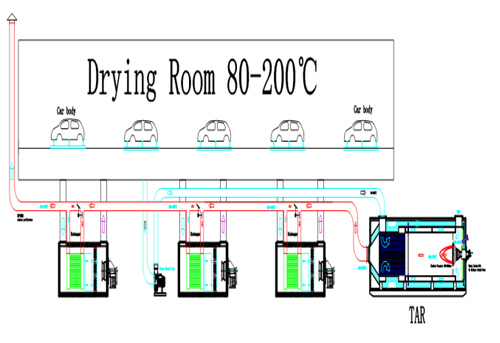

LANEMARK DFC配套应用







联迈DFC燃烧系统安装注意事项:

1、DFC燃烧器需要安装调节风速板,以调整挡板前后压差,保证燃烧所需要的氧量,同时在挡板前后分别引出取压管到壁板外侧,安装测试压差孔和连接风压开关接口,保证燃烧所需要的压差燃烧器方可启动运行。

2、燃烧器火焰燃烧方向与被加热气流流向平行一致。

3、燃烧器中性线与被加热气流通道中心线重合,风速调节板应适应燃烧器形状,尽可能保证对称分布。

4、燃烧器风速调节板弹出炉内壁至少150mm,烧嘴锥体端板探出挡板50mm


LANEMARK DFC典型应用

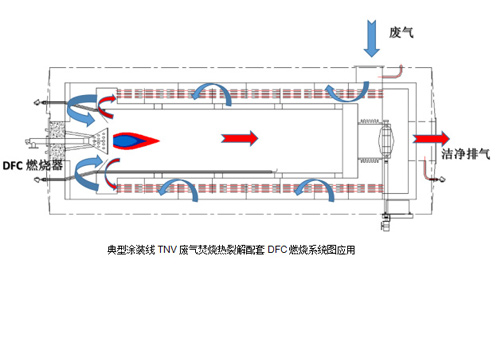

TNV废气焚烧炉

有机废气处理

印刷工艺废气处理

焚烧炉



联迈DFC燃烧系统专为有机废气的热裂解焚烧设计,采用废气助燃,无需额外风机提供助燃空气,能源利用率高,适用多种工业废气的裂解焚烧及工业加热领域。
