联迈（Lanemark）FDB线性燃烧系统应用于空气直燃加热领域，适应于变频风量和循环风工艺，烧嘴结构形式可根据实际需要进行组合。
联迈（Lanemark）FDB线性燃烧系统应用于空气直燃加热领域，适应于变频风量和循环风工艺，烧嘴结构形式可根据实际需要进行组合。
一、
性能介绍
●自带助燃风机，燃烧稳定，不受被加热工艺风量调整及工艺风流向影响，实现洁净燃烧。
●调节比可达40:1，有效满足了客户对温控精度的高要求和更为广泛的适用性能。
●洁净燃烧，低NOx、CO等有害气体的排放。
●适应风速2m/s-20m/s。
●燃烧器本体全不锈钢制作及优化合理的预组装形式，安装简便，寿命长。
●即可以安装在工艺气流风机的上游，也可以安装在工艺气流风机的下游。
●除可用于通道式新风\循环风直燃加热的场合外，还可以用于厂房或涂装车间的新风加热或补新风加热，安装位置可安装在组合式新风空调机组的新风入口处或新风空调机组加热段内。
●燃烧系统符合欧洲EN746、美国NFPA-86-2002的标准。
●满足美国ANSI和德国TA-Luft标准。
FDB选型参数
系统型号 | 管路规格 | Max输出 | Min输出 | 火焰长度 | Max输出燃气压力 | 助燃空气 | 助燃风压 |
FDB01 | DN25 | 175kw | 10kw | 1500mm | 12mbar | 435m³/h | 13mbar |
FDB02 | DN32 | 350kw | 20kw | 1500mm | 12mbar | 870m³/h | 13mbar |
FDB03 | DN40 | 525kw | 30kw | 1500mm | 12mbar | 1305m³/h | 13mbar |
FDB04 | DN50 | 700kw | 40kw | 1500mm | 12mbar | 1740m³/h | 13mbar |
FDB05 | DN50 | 875kw | 40kw | 1500mm | 12mbar | 1740m³/h | 13mbar |
FDB06 | DN50 | 1050kw | 40kw | 1500mm | 12mbar | 1740m³/h | 13mbar |
FDB07 | DN50 | 1225kw | 40kw | 1500mm | 12mbar | 1740m³/h | 13mbar |
FDB08 | DN50 | 1400kw | 40kw | 1500mm | 12mbar | 1740m³/h | 13mbar |
… | … | … | … | … | … | … | … |

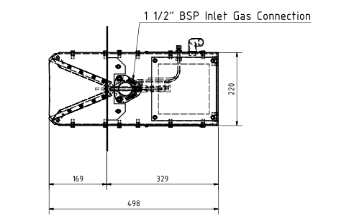

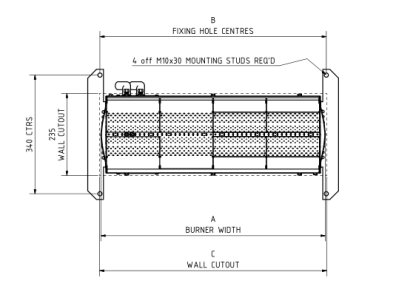

FDB烧嘴结构尺寸
系统型号 | A mm | B mm | C mm |
FDB01 | 185 | 190 | 195 |
FDB02 | 337 | 343 | 345 |
FDB03 | 490 | 492 | 500 |
FDB04 | 642 | 648 | 650 |
FDB05 | 795 | 800 | 805 |
FDB06 | 947 | 952 | 1000 |
FDB07 | 1099 | 1105 | 1110 |
FDB08 | 1252 | 1257 | 1260 |
典型应用
喷漆室空气处理 油漆固化、烘干 厂房、库房、物流集散中心供暖 变频风量空调机组 | 化工产品干燥 印刷干燥 谷物焙烤 通道式新风/循环风加热 |
