联迈燃烧器LANEMARK

联迈燃烧器LANEMARK

  • 所属分类:产品中心
  • 浏览次数:
  • 发布日期:2021-05-07 14:50:29
  • 联迈(Lanemark)液槽系列燃烧系统,广泛应用于商业和工业领域,系统采用国际的前沿技术、以气体为燃料,直接将布置在液槽内部的热浸管(换热管)加热,从而加热槽内液体。它采用小口径浸入式加热管,占用较小的槽内空间,专业化的燃烧器设计,高度的集成化系统,快捷方便的安装组合方式,提供给各类工商业用户最有效的高性价比液体加热方法。

  • 产品概述

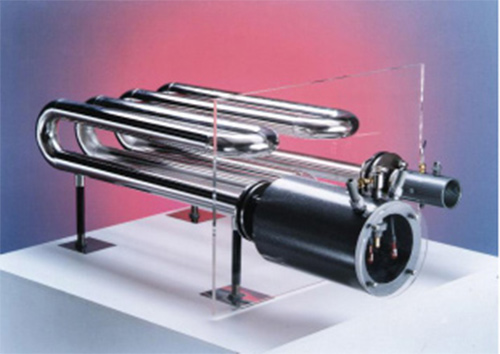

联迈燃烧器LANEMARK

,广泛应用于商业和工业领域,系统采用国际的前沿技术、以气体为燃料,直接将布置在液槽内部的热浸管(换热管)加热,从而加热槽内液体。它采用小口径浸入式加热管,占用较小的槽内空间,专业化的燃烧器设计,高度的集成化系统,快捷方便的安装组合方式,提供给各类工商业用户最有效的高性价比液体加热方法。

● 较低的运行成本:可以达到85%以上的换热效率。

● 换热管采用小口径浸入式加热管:可以缩小液槽的尺寸 ,从而使小尺寸的液槽在工厂设计中能够被广泛使用 ,同时对于其他加热方式的改造也非常的方便 。加热管可以布置成曲线形式也可设计成多层盘管 ,保证了槽内温度的均匀性的同时保留了液槽内较大的空间 ,利于工件的清洗和热处理。

● 换热管设计采用联迈研发设计软件,参数精准。

● 吸风式排烟系统的精巧设计:可使多个浸管燃烧系统连接同一烟道共用一个引风机 ,同时保持各燃烧系统的独立控制。

● 液槽内部的换热管安装非常方便:只需在液槽壁上开两个连接法兰孔即可进行安装。

● 液槽内部的换热管布置形式灵活多样:可根据液槽内部及外部的形状进行布置,如方形布置、水平布置、垂直布置以及圆形布置均可。

● 液槽和换热管接口处的换热器表面温度非常低 ,因此LANEMARK液槽用燃烧系统也可以在橡胶内衬液槽和玻璃纤维液槽中使用。

● 采用低压气体燃料照样完美运行

● 燃烧系统符合欧洲EN746、EN676标准设计、制造,检验合格后方能出厂。

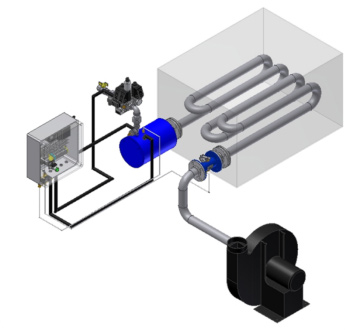

联迈燃烧器LANEMARK工作原理






TX燃烧设备选型


燃烧器型号

换热盘管规格参数

加热能力(大)

一段换热盘管长度

最小液槽长度

输出时燃气入口压力(大)

TX15

DN40mm

φ48

1.5"

45 Kw

572mm

753mm

5mbar

TX20

DN50mm

φ60

2.0"

80 Kw

761mm

967mm

15mbar

TX25E

DN65mm

φ73

2.5"

140 Kw

1245mm

1477mm

5mbar

TX30

DN80mm

φ89

3.0"

220 Kw

1595mm

1854mm

12mbar

TX40

DN100mm

φ114

4.0"

440 Kw

2965mm

2697mm

15mbar

TX60

DN150mm

φ168

6.0"

730 Kw

2285mm

3275mm

15mbar

TX80

DN200mm

φ219

8.0"

1350 Kw

4500mm

5015mm

15mbar

备注:上述表格内容为选型初步参考数据,针对具体项目,联迈拥有专业独有的TxCalc选型设计软件,客户根据工艺实际情况填写《液槽加热工艺调查表》后,联迈公司将会选出相匹配的燃烧器型号,给出燃烧系统布局方案,提供TxCalc设计软件生成的技术参数表格,包括但不限于:槽内加热浸管规格/尺寸/壁厚、浸管安装配套要求、浸管阻力、每段浸管表面温度、排烟温度、引风机压头及系统余压等。


联迈燃烧器LANEMARK

适合于各种液槽加热工业环境的TX燃烧器;符合美国NFPA及欧洲EN746安全标准的双关断阀管路系统;迷你型燃烧控制柜(不含温控温限)或中型燃烧控制系统(含温控温限);烟气出口调节阀;助燃引风机

名称

配置

可选

燃料种类

天然气

丙烷

控制电源

230V

110V

管路系统

美标

欧标

风机电源

400V/3ph/50Hz或60Hz

230V/1ph/50Hz

火焰检测

离子棒或UV检测器*

离子棒或UV检测器*

输出控制

开/关或高/低火**

比例调节**

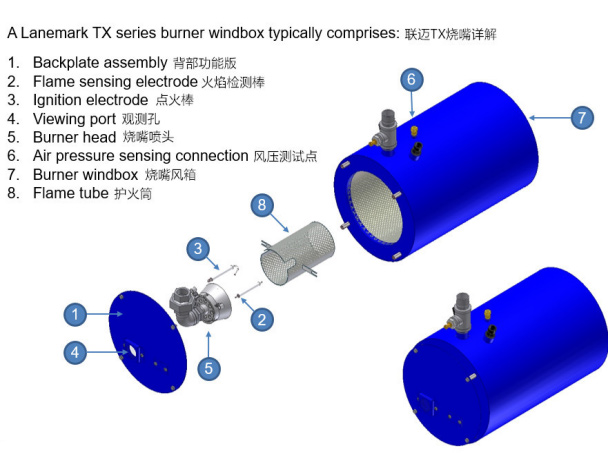

燃烧器规格尺寸



燃烧器型号

A

mm

B

mm

C

mm

D

mm

E

mm

F

英制

G

mm

H

mm

J

mm

K

数量

L

mm

TX15

φ220

150

40

305

75

1/2"

160

12

98

4

M12

TX20

φ220

150

40

305

75

1/2"

160

12

114

4

M14

TX25E

φ295

225

50

450

75

1"

210

25

127

4

M14

TX30

φ295

225

50

450

75

1"

210

25

146

4

M14

TX40

φ295

300

50

500

100

11/2"

230

25

178

4

M14

TX60

φ405

320

120

625

100

2"

305

35

235

8

M14

TX80

φ405

320

120

625

100

2"

305

35

235

8

M14

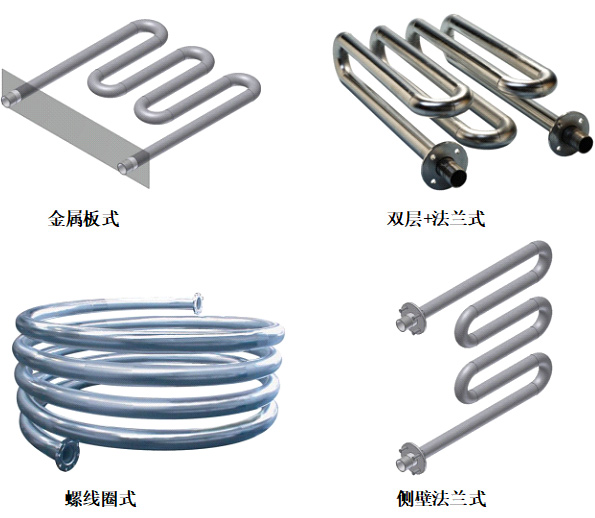

液槽加热浸管排布形式

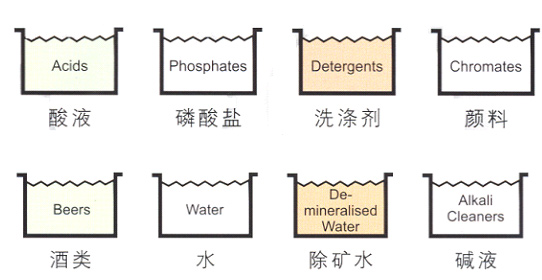

液槽加热系统典型应用


产品表面处理

– 各类前处理过程包括:

碱化处理

盐化处理

热水清洗

蚀剂

电镀

硼化处理

– 浸槽

– 喷淋、喷雾

– 热水供应系统

清洗(工业清洗机械)

– 盛物箱清洗

– 部件清洗

– 瓶类清洗

食品和饮料加工

– 热水箱

– 麦芽汁加工容器

– 清洗箱

– 畜禽脱毛处理

– 漂白



联迈(Lanemark)液槽系列燃烧系统,广泛应用于商业和工业领域,系统采用国际的前沿技术、以气体为燃料,直接将布置在液槽内部的热浸管(换热管)加热,从而加热槽内液体。它采用小口径浸入式加热管,占用较小的槽内空间,专业化的燃烧器设计,高度的集成化系统,快捷方便的安装组合方式,提供给各类工商业用户最有效的高性价比液体加热方法。
